كيف يتم تصنيف الموصلات في صناعة الإلكترونيات؟

تلعب الموصلات دورًا محوريًا في صناعة الإلكترونيات، حيث تعمل بمثابة الجسور الأساسية التي تسهل تدفق الإشارات الكهربائية والطاقة بين المكونات المختلفة. باعتباري أحد موردي الموصلات، فقد شهدت بنفسي التطبيقات والتصنيفات المتنوعة للموصلات، والتي تعد ضرورية لفهم وظائفها واختيار الموصلات المناسبة لمشاريع محددة. في هذه المدونة، سوف أتعمق في الطرق المختلفة التي يتم بها تصنيف الموصلات في صناعة الإلكترونيات، مما يوفر نظرة ثاقبة حول خصائصها وتطبيقاتها وأهميتها.

التصنيف حسب التطبيق

إحدى الطرق الأكثر شيوعًا لتصنيف الموصلات هي من خلال تطبيقها. تتمتع الصناعات والأجهزة الإلكترونية المختلفة بمتطلبات فريدة، مما يؤدي إلى تطوير موصلات مصممة خصيصًا لحالات استخدام محددة.

الالكترونيات الاستهلاكية

في عالم الإلكترونيات الاستهلاكية، تم تصميم الموصلات لتكون مدمجة وسهلة الاستخدام وممتعة من الناحية الجمالية. على سبيل المثال، يتوفر موصل USB (الناقل التسلسلي العالمي) في كل مكان في الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة وأجهزة المستهلك الأخرى. فهو يسمح بنقل البيانات والشحن والاتصال بالأجهزة الطرفية الخارجية. كانت موصلات Mini - USB وMicro - USB شائعة في السابق، ولكن الآن، اكتسب موصل USB - C اعتمادًا واسع النطاق نظرًا لتصميمه القابل للعكس، وقدرات نقل البيانات عالية السرعة، والقدرة على دعم توصيل الطاقة.

مثال آخر هو موصل الصوت. لطالما كان مقبس الصوت مقاس 3.5 ملم هو المعيار لتوصيل سماعات الرأس وسماعات الأذن ومكبرات الصوت الخارجية بأجهزة مثل مشغلات MP3 والهواتف الذكية وأجهزة الكمبيوتر المحمولة. ومع ذلك، مع الاتجاه نحو الصوت اللاسلكي، أصبحت الموصلات مثل وحدات Bluetooth أكثر انتشارًا في الأجهزة الإلكترونية الاستهلاكية.

إلكترونيات السيارات

تحتاج موصلات السيارات إلى تحمل البيئات القاسية، بما في ذلك درجات الحرارة المرتفعة والاهتزازات والتعرض للرطوبة والمواد الكيميائية. يتم استخدامها لتطبيقات مختلفة داخل السيارة، مثل توصيل أجهزة الاستشعار والمحركات ووحدات التحكم الإلكترونية (ECUs). على سبيل المثال، يتم استخدام موصل OBD - II (التشخيص على اللوحة) لأغراض التشخيص، مما يسمح للميكانيكيين بالوصول إلى نظام كمبيوتر السيارة واسترداد رموز الخطأ.

تعتبر موصلات طاقة السيارات أيضًا ضرورية لتزويد المكونات المختلفة بالكهرباء، مثل البطارية ومحرك التشغيل وأنظمة الإضاءة. تم تصميم هذه الموصلات للتعامل مع التيارات العالية وضمان التوصيلات الكهربائية الموثوقة للحفاظ على حسن سير العمل في السيارة.

الالكترونيات الصناعية

تم تصميم الموصلات الصناعية لتكون قوية وموثوقة في البيئات الصناعية، والتي غالبًا ما تتضمن الآلات الثقيلة، وتطبيقات الجهد العالي، وظروف التشغيل القاسية. يتم استخدامها في أنظمة التشغيل الآلي ولوحات التحكم والروبوتات الصناعية. على سبيل المثال، يُستخدم موصل M12 على نطاق واسع في شبكات Ethernet الصناعية لاتصالات البيانات بين أجهزة الاستشعار والمحركات وأجهزة التحكم. وهو معروف بحجمه الصغير وقدرات نقل البيانات عالية السرعة ومقاومته للغبار والماء.

تُستخدم موصلات الطاقة الثقيلة لتزويد الطاقة للمعدات الصناعية الكبيرة. يمكن لهذه الموصلات التعامل مع الفولتية والتيارات العالية، وهي مصممة بميزات أمان مثل آليات القفل لمنع انقطاع الاتصال العرضي.

التصنيف حسب نوع الاتصال

يمكن أيضًا تصنيف الموصلات بناءً على نوع الاتصال الذي تقوم بإنشائه.

موصلات التوصيل والمقبس

موصلات التوصيل والمقبس هي النوع الأكثر شيوعًا. وهي تتكون من قابس ومقبس، حيث يتم إدخال القابس في المقبس لإنشاء التوصيل الكهربائي. هذا النوع من الموصلات سهل الاستخدام ويسمح بالاتصال وقطع الاتصال السريع والمريح. على سبيل المثال، قابس سلك الطاقة الذي تستخدمه لتوصيل أجهزتك الإلكترونية بمأخذ الحائط هو موصل قابس ومقبس.

في صناعة الإلكترونيات، هناك العديد من الأنواع المختلفة من موصلات التوصيل والمقبس، مثل موصل D - الصغير (D - sub)، والذي يستخدم بشكل شائع للأجهزة الطرفية للكمبيوتر مثل الشاشات والطابعات. يحتوي الموصل D - sub على غلاف معدني مميز على شكل D ودبابيس متعددة لنقل البيانات والإشارات.

موصلات الكتلة الطرفية

تُستخدم موصلات الكتلة الطرفية لتوصيل أسلاك متعددة معًا. يتم استخدامها عادةً في اللوحات الكهربائية وخزائن التحكم والمعدات الصناعية. تتكون الكتل الطرفية من سلسلة من المحطات الطرفية حيث يمكن إدخال الأسلاك وتأمينها باستخدام البراغي أو طرق التثبيت الأخرى. يسمح هذا النوع من الموصلات بسهولة توصيل الأسلاك والصيانة، حيث يمكن توصيل الأسلاك الفردية أو فصلها بسهولة.

موصلات تجعيد

تُستخدم موصلات التجعيد لتوصيل الأسلاك عن طريق تجعيد غلاف معدني على السلك. وهذا يخلق اتصالاً كهربائيًا آمنًا وموثوقًا. تُستخدم موصلات التجعيد بشكل شائع في أحزمة أسلاك السيارات وكابلات الاتصالات والتطبيقات الأخرى التي تتطلب اتصالاً دائمًا. وهي متوفرة بأحجام وأشكال مختلفة لاستيعاب مقاييس وأنواع الأسلاك المختلفة.

التصنيف حسب الخصائص الكهربائية

تلعب الخصائص الكهربائية للموصلات أيضًا دورًا مهمًا في تصنيفها.

موصلات الجهد المنخفض

تم تصميم موصلات الجهد المنخفض للعمل عند جهد منخفض نسبيًا، عادة أقل من 50 فولت. يتم استخدامها بشكل شائع في الأجهزة الإلكترونية الاستهلاكية، مثل الهواتف الذكية والأجهزة القابلة للارتداء والأجهزة المنزلية الصغيرة. تم تحسين هذه الموصلات لتطبيقات الطاقة المنخفضة وغالبًا ما تكون مصممة لتكون صغيرة وخفيفة الوزن. على سبيل المثال، الموصلات المستخدمة في الساعات الذكية وأجهزة تتبع اللياقة البدنية هي موصلات منخفضة الجهد تستخدم للشحن ونقل البيانات.

موصلات الجهد العالي

تُستخدم موصلات الجهد العالي في التطبيقات التي تتطلب جهدًا عاليًا، مثل أنظمة نقل وتوزيع الطاقة، والمركبات الكهربائية، ومعدات الطاقة الصناعية. يجب أن يتم تصميم هذه الموصلات بميزات العزل والسلامة المناسبة لمنع الانحناء الكهربائي وضمان سلامة المستخدمين. على سبيل المثال، الموصلات المستخدمة في محطات شحن السيارات الكهربائية هي موصلات عالية الجهد يمكنها التعامل مع جهد يصل إلى عدة مئات من الفولتات.

موصلات بيانات عالية السرعة

تم تصميم موصلات البيانات عالية السرعة لنقل البيانات بسرعات عالية، غالبًا في نطاق جيجابت في الثانية. يتم استخدامها في تطبيقات مثل مراكز البيانات وشبكات الاتصالات والحوسبة عالية الأداء. على سبيل المثال، يتم استخدام موصل SATA (Serial ATA) لتوصيل محركات الأقراص الثابتة ومحركات الأقراص ذات الحالة الصلبة باللوحات الأم، كما أنه يدعم نقل البيانات بسرعة عالية. يتم استخدام موصل Ethernet، مثل موصل RJ45، للاتصال بالشبكات ويمكنه دعم سرعات نقل البيانات التي تصل إلى 10 جيجابت في الثانية أو حتى أعلى في بعض الحالات.

منتجاتنا الموصلة

باعتبارنا موردًا للموصلات، فإننا نقدم مجموعة واسعة من الموصلات عالية الجودة لتلبية الاحتياجات المتنوعة لمختلف الصناعات. على سبيل المثال، لديناجونهون C10514N1 - 04 - 3 - 1 G001 موصل معدني، وهو مناسب للتطبيقات التي تتطلب موصلًا معدنيًا موثوقًا ومتينًا. يتميز بموصلية كهربائية ممتازة ويمكنه تحمل البيئات القاسية.

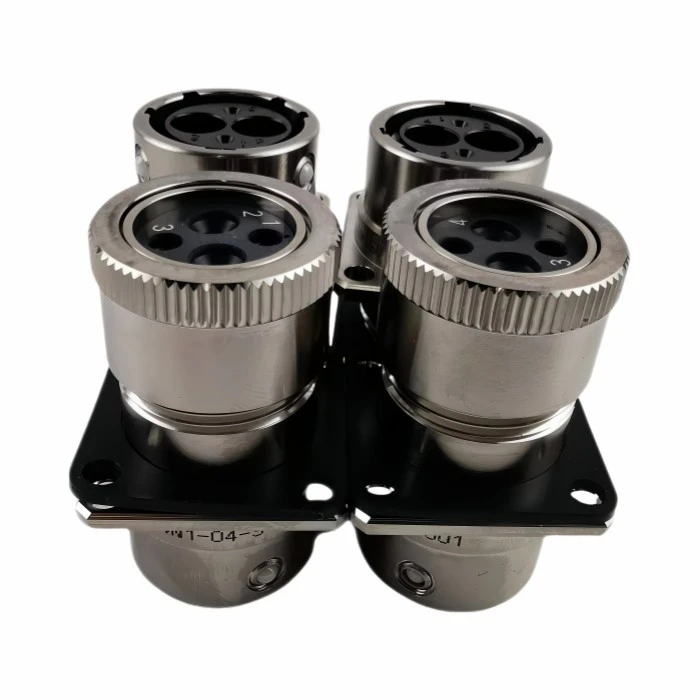

ملكناجونهون C10514N1 - 04 - 4 - 1 موصل معدنيهو خيار رائع آخر. لقد تم تصميمه بتقنية متقدمة لضمان الأداء المستقر والموثوقية على المدى الطويل.

لتطبيقات تخزين الطاقة، نحن نقدمPEC200 1500V 200A مقبس توصيل نظام بطارية تخزين الطاقة. تم تصميم هذا الموصل خصيصًا للتعامل مع تطبيقات الجهد العالي والتيار العالي في أنظمة بطاريات تخزين الطاقة، مما يوفر اتصالاً آمنًا وفعالاً.

خاتمة

في الختام، يتم تصنيف الموصلات في صناعة الإلكترونيات بطرق متعددة، بما في ذلك حسب التطبيق، ونوع الاتصال، والخصائص الكهربائية. يعد فهم هذه التصنيفات أمرًا ضروريًا لاختيار الموصلات المناسبة لمشاريع محددة. كمورد للموصلات، نحن ملتزمون بتوفير موصلات عالية الجودة تلبي المتطلبات الصارمة لمختلف الصناعات. سواء كنت تعمل في قطاع الإلكترونيات الاستهلاكية، أو السيارات، أو القطاع الصناعي، فلدينا الموصلات التي تحتاج إليها.

إذا كنت مهتمًا بمنتجات الموصلات الخاصة بنا وترغب في مناقشة متطلباتك المحددة، فلا تتردد في التواصل معنا من أجل الشراء وإجراء المزيد من المناقشات التجارية. نحن نتطلع إلى الشراكة معك للعثور على أفضل حلول الموصلات لمشاريعك.

مراجع

• جروب، برنارد. "الإلكترونيات الأساسية." ماكجرو - هيل التعليم، 2007.
• بويلستاد، روبرت L.، وناشلسكي، لويس. "الأجهزة الإلكترونية ونظرية الدوائر." بيرسون، 2018.
• دليل إلكترونيات السيارات، الذي حرره رونالد ك. يورجن. ماكجرو - هيل التعليم، 2014.
